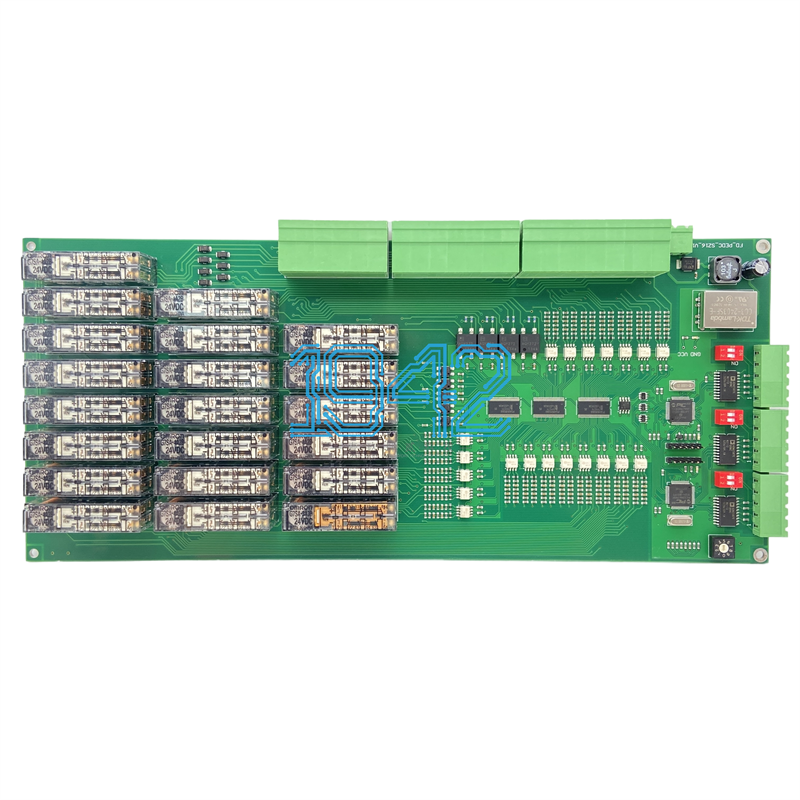

SMT貼片加工和DIP插件加工是兩種常見的電子元件安裝方式。它們各自有著獨特的特點和適用場景，以下將從多個方面對這兩種加工方式進行詳細對比。

一、定義與原理

• SMT貼片加工：SMT是“Surface Mount Technology”的縮寫，即表面貼裝技術。它是一種將電子元件直接貼裝在印刷電路板（PCB）表面的工藝。元件通過焊錫膏固定在PCB的焊盤上，然后通過回流焊爐加熱，使焊錫膏融化并固化，從而實現元件與PCB的電氣連接。

• DIP插件加工：DIP是“Dual In-line Package”的縮寫，即雙列直插式封裝。DIP插件加工是一種將電子元件的引腳插入PCB上的通孔中，然后通過波峰焊等焊接工藝將元件固定在PCB上的工藝。元件的引腳穿過PCB的通孔，與PCB的焊盤接觸，通過焊接實現連接。

二、元件類型與適用范圍

SMT貼片加工：

• 元件類型：適用于小型化、高密度的電子元件，如貼片電阻、貼片電容、貼片電感、芯片等。這些元件通常體積小、重量輕，適合高精度的自動化貼裝。

• 適用范圍：廣泛應用于消費電子、通信設備、計算機等領域，尤其是對體積和重量有嚴格要求的電子產品。例如，智能手機、平板電腦等設備內部的大部分元件都采用SMT貼片加工。

DIP插件加工：

• 元件類型：適用于引腳較長、體積較大的電子元件，如電解電容、變壓器、集成電路（DIP封裝）等。這些元件通常不適合高密度貼裝，但具有良好的電氣性能和可靠性。

• 適用范圍：常用于對可靠性要求較高、工作環境較為惡劣的電子產品，如工業控制設備、電源設備等。此外，一些簡單的電子產品，如玩具、小家電等，也常采用DIP插件加工。

三、加工工藝與設備

SMT貼片加工：

• 工藝流程：主要包括PCB印刷、貼片、回流焊等步驟。首先，使用絲網印刷機將焊錫膏印刷在PCB的焊盤上；然后，通過貼片機將電子元件精確地貼裝在焊錫膏上；最后，將貼裝好的PCB送入回流焊爐進行加熱，使焊錫膏融化并固化，完成元件的焊接。

• 設備要求：需要高精度的貼片機、絲網印刷機、回流焊爐等設備。貼片機的精度直接影響元件的貼裝質量，通常要求貼片機的貼裝精度達到微米級別。此外，回流焊爐的溫度控制也非常關鍵，需要精確控制加熱曲線，以確保焊錫膏的正確融化和固化。

DIP插件加工：

• 工藝流程：主要包括元件插裝、波峰焊等步驟。首先，將電子元件的引腳插入PCB上的通孔中；然后，將插裝好的PCB送入波峰焊機進行焊接。波峰焊機通過流動的焊錫波將元件的引腳與PCB的焊盤焊接在一起。

• 設備要求：需要波峰焊機、插件設備等。波峰焊機的性能直接影響焊接質量，需要精確控制焊錫波的高度、溫度和流速。此外，插件設備可以是手動插件臺或半自動插件機，對于一些復雜的元件，可能還需要使用專門的插件工具。

四、成本與效率

SMT貼片加工：

• 成本：設備投資較大，尤其是高精度貼片機和回流焊爐等設備價格較高。但隨著技術的發展和市場競爭的加劇，設備價格逐漸降低。此外，SMT貼片加工的材料成本相對較低，焊錫膏的用量較少，且元件體積小，PCB的面積利用率較高。

• 效率：生產效率高，適合大規模生產。貼片機的貼裝速度可以達到每小時數千個元件，大大提高了生產效率。同時，SMT貼片加工的自動化程度高，減少了人工干預，降低了生產成本。

DIP插件加工：

• 成本：設備投資相對較低，波峰焊機和插件設備的價格較為合理。但材料成本較高，焊錫用量較大，且元件體積較大，PCB的面積利用率較低。

• 效率：生產效率相對較低，尤其是手動插件部分。雖然波峰焊的速度較快，但插件過程需要人工操作或半自動化設備，生產效率受到一定限制。

五、可靠性與性能

SMT貼片加工：

• 可靠性：由于元件直接貼裝在PCB表面，減少了引腳的長度和焊接點的數量，降低了虛焊、短路等故障的可能性。同時，SMT貼片加工的元件體積小，重量輕，對PCB的應力較小，提高了產品的可靠性。

• 性能：適用于高頻、高速信號傳輸。貼片元件的寄生參數較小，信號傳輸損耗低，適合高精度、高性能的電子產品。

DIP插件加工：

• 可靠性：元件的引腳較長，焊接點較多，可能存在虛焊、短路等故障風險。但DIP插件加工的元件通常具有良好的電氣性能和機械強度，適合在惡劣環境下工作。

• 性能：適用于低頻、低速信號傳輸。由于元件的引腳較長，寄生參數較大，信號傳輸損耗相對較高，不適合高頻、高速信號傳輸。

六、發展趨勢

• SMT貼片加工：隨著電子設備的不斷小型化和高性能化，SMT貼片加工技術也在不斷發展。未來，SMT貼片加工將朝著更高的精度、更高的密度、更低的功耗方向發展。例如，3D-SMT技術、微型化元件的應用等將成為未來的發展趨勢。

• DIP插件加工：雖然DIP插件加工在一些領域仍然具有不可替代的地位，但其市場份額逐漸被SMT貼片加工所蠶食。未來，DIP插件加工將更多地應用于對可靠性要求較高、工作環境較為惡劣的電子產品，如工業控制設備、電源設備等。

七、總結

SMT貼片加工和DIP插件加工各有優缺點，適用于不同的電子產品和應用場景。SMT貼片加工具有高精度、高密度、高效率的特點，適用于消費電子、通信設備等領域；而DIP插件加工則具有良好的電氣性能和機械強度，適用于工業控制設備、電源設備等領域。在實際生產中，企業應根據產品的特點和需求，合理選擇加工方式，以提高產品的質量和競爭力。
