PCBA加工與SMT加工的區別

一、定義與工藝范疇

PCBA加工(Printed Circuit Board Assembly)是電子制造的全流程解決方案,涵蓋從PCB裸板到功能成品的完整產業鏈。其核心包含:

  • 多工藝整合:表面貼裝(SMT)+通孔插裝(THT)+手工焊接
  • 全流程管控:元件選型→PCB制造→焊接(回流焊/波峰焊)→檢測(AOI/X-ray)→功能測試→三防處理→成品組裝

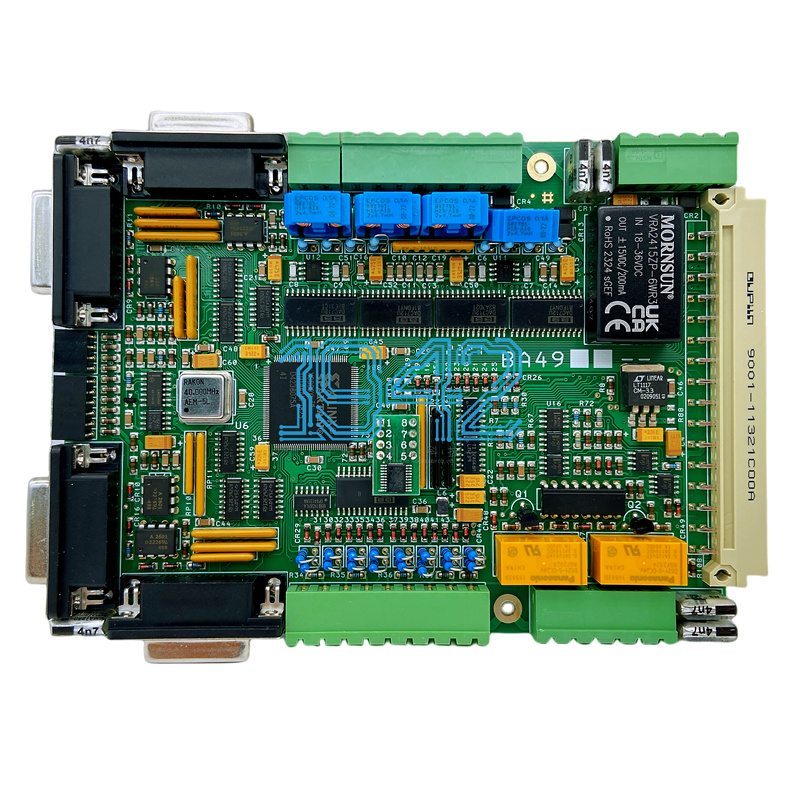

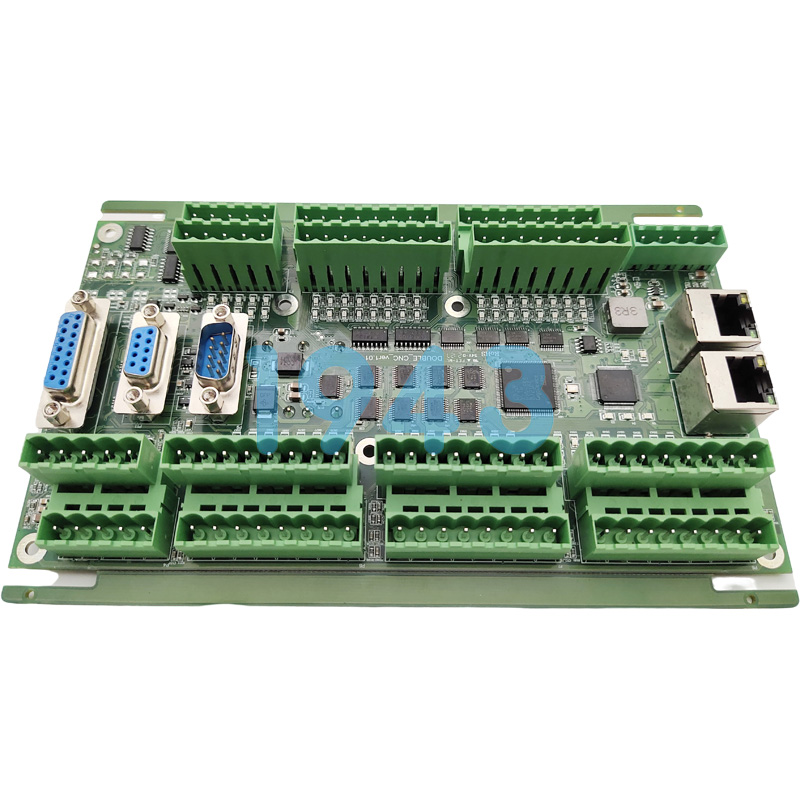

  • 典型場景:工業控制板(含接插件)、汽車電子模組、醫療設備主板等復雜產品

SMT加工(Surface Mount Technology)是PCBA加工中的核心子環節,專注于無引腳或短引腳元件的自動化貼裝。其技術邊界明確:

  • 核心工序:焊膏印刷→高速貼裝→回流焊接→光學檢測
  • 設備依賴:全自動貼片機(CPH≥15萬)、十溫區回流焊爐、3D AOI檢測儀

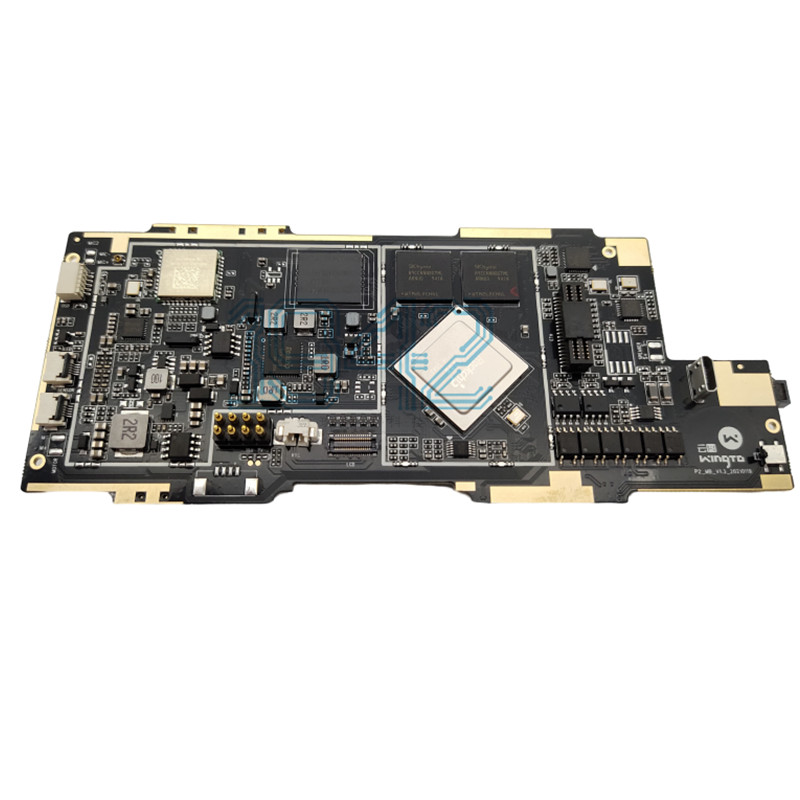

  • 典型產品:智能手機主板、TWS耳機模組、LED顯示屏等微型化設備

二、技術體系對比



維度 PCBA加工 SMT加工

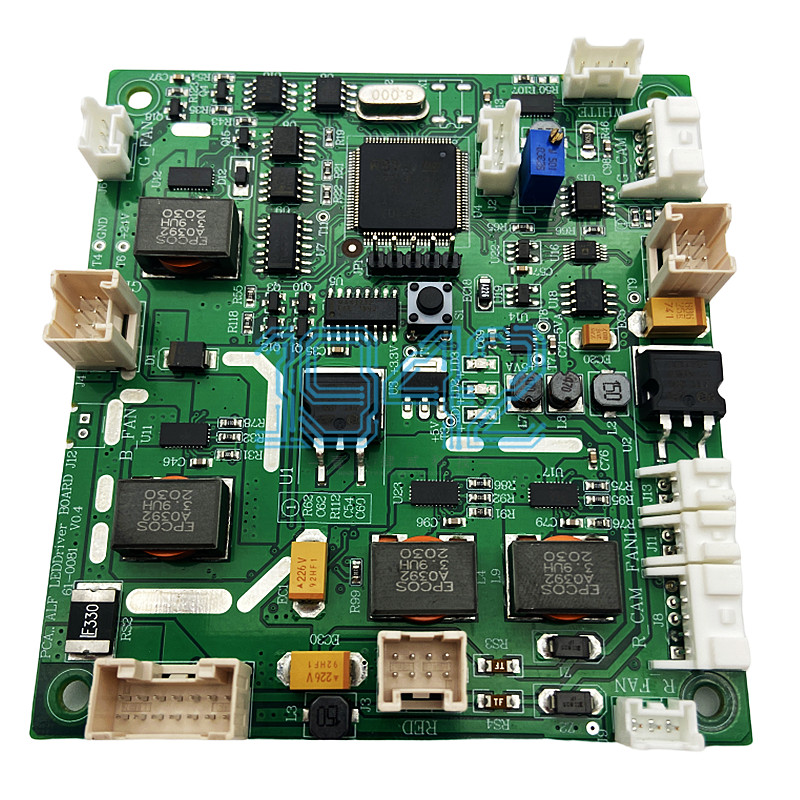

元件兼容性 混合工藝:同時支持DIP插件(如變壓器)和0201級微型元件 專精領域:僅處理BGA、QFN等表面貼裝元件
設備復雜度 多線協同:需配置波峰焊機、選擇性涂覆機、ICT測試儀等 專線配置:以貼片機為核心,配套SPI錫膏檢測儀
工藝精度 雙重標準:手工插件誤差±0.5mm,貼裝精度±25μm 單一標準:貼裝精度嚴格控制在±25μm以內
環境要求 分區管控:焊接區(25±2℃/40±10%RH)與測試區(常溫常濕)分離 全流程恒溫:24±2℃/40±10%RH確保錫膏活性

三、生產流程差異

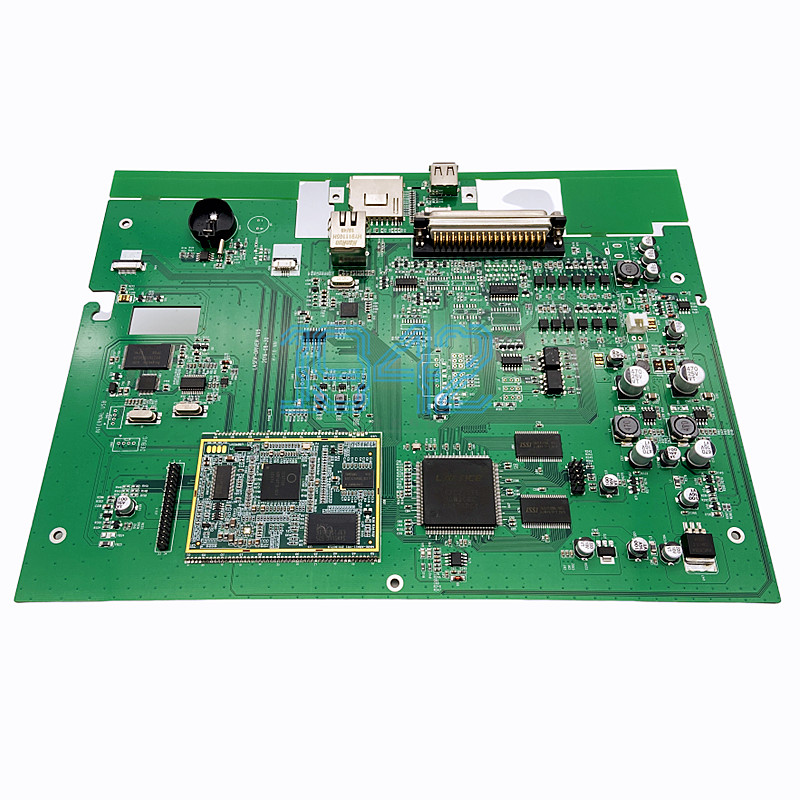

PCBA加工采用混合工藝模型:

  1. 前段:PCB制造(鉆孔/蝕刻)→SMT貼裝(微型元件)→THT插件(大功率器件)
  2. 中段:波峰焊接(雙面焊接)→手工補焊(特殊元件)
  3. 后段:三防漆噴涂→ICT/FCT測試→老化篩選→成品組裝

SMT加工遵循純自動化流程:

  1. 準備階段:鋼網制作→錫膏回溫?cái)嚢?rarr;設備編程
  2. 核心階段:高速貼裝(0.1秒/元件)→氮?dú)饣亓骱福貐^(qū)曲線優化)
  3. 檢測階段:3D AOI檢測→X-ray焊點驗證→激光刻碼追溯

四、質量管控重點

  • PCBA加工

  • 混合工藝缺陷:插件引腳虛焊、DIP元件方向錯誤

  • 環境應力:三防漆起泡、高溫老化后焊點開裂

  • 測試覆蓋:邊界掃描測試(JTAG)驗證復雜器件

  • SMT加工

  • 焊接缺陷:BGA空洞率>30%、QFP立碑現象

  • 元件損傷:靜電放電(ESD)導致MOS管擊穿

  • 追溯性:通過激光打碼實現元件級追溯

五、成本與效益分析

  • PCBA加工

  • 成本優勢:批量采購元件議價空間>15%

  • 效益瓶頸:多工藝切換導致OEE(設備綜合效率)降低至65%

  • 投資回報:適合多品種小批量(NRE費用分?jǐn)偅?/p>

  • SMT加工

  • 成本結構:設備折舊占40%,錫膏耗材占25%

  • 效益突破:自動化線OEE>85%,單位成本隨產量指數下降

  • 投資回報:適合單一品種大批量(如年產量>100萬片)

六、技術演進趨勢

  • PCBA加工

  • 剛撓結合:應對可穿戴設備柔性需求

  • 系統級封裝:SiP技術集成射頻/處理器/存儲器

  • 智能檢測:AI視覺替代傳統AOI檢測

  • SMT加工

  • 極微間距:0.3mm間距BGA貼裝技術

  • 異質集成:2.5D/3D芯片堆疊工藝

  • 綠色技術:無鉛焊料+水性清洗劑方案

結語

PCBA加工SMT加工形成互補生態:前者提供電子制造的完整解決方案,后者專注高精度貼裝的核心技術。選擇依據取決于產品形態——標準化消費電子首選SMT專線以確保成本競爭力,定制化工業設備則需PCBA全流程工藝實現功能集成。隨著電子制造向超異構集成演進,兩者技術邊界將加速融合,共同支撐智能時代的硬件創新。
